Géptervezés

A Diamanthart Kft. vállalja speciális feladatot ellátó célgépek tervezését, valamint egyéb gépészeti és tervezési feladatok elvégzését. Elkészítjük megrendelőink igényeinek megfelelően a termék teljes gépészeti dokumentációját, műhelyrajzait, 3D modelljét, látványtervét. Vállaljuk a termék robbantott ábráinak, és egyéb szerelési, valamint szemléltető ábráinak elkészítését is.

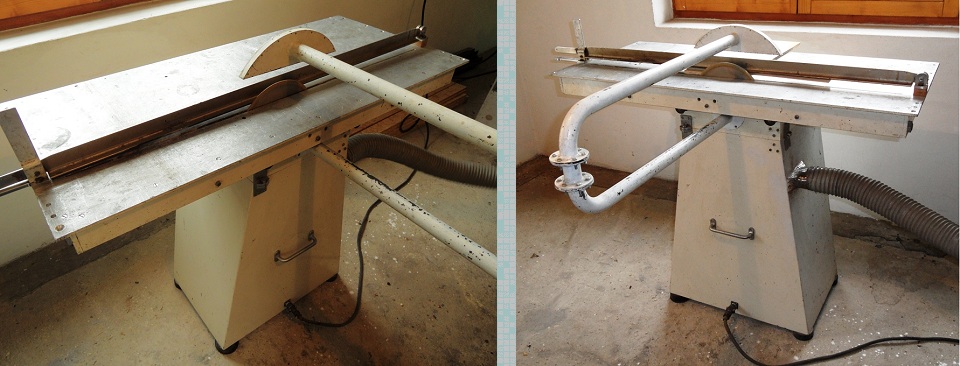

A képeken példaként egy általunk tervezett és kivitelezett univerzális precíziós fűrészgép és egy laboratóriumi rázógép látható.

A fűrészgép felszerelhető gyémánt vágó tárcsával, faipari körfűrészlappal és flexkoronggal is, így alkalmas különböző anyagok darabolásához, legyen az rétegelt üvegvázas lemez, egyéb kompozit, acél, fa stb. A vágó korong függőleges irányban állítható, akár álló helyzetben akár üzem közben. A fűrészgép üzemelhet rögzített munkaasztallal, valamint mozgatható asztallal is, továbbá a géphez csatlakoztatható kiegészítőként elszívó berendezés is.A gép 1 kW teljesítményű motorral rendelkezik, a vágótárcsa fordulatszáma 3 fokozatban állítható. A vágótárcsa maximális átmérője 250 mm. A vágó magasság 250 mm-es tárcsa esetén 80 mm. A mozgatható munkaasztal esetén a maximálisan elvágható hossz 1000 mm.

A laboratóriumi rázógép vízszintesen alternáló rázó asztallal rendelkezik.

A rázási frekvencia: 0-300 [1/min] , fokozatmentesen állítható

Amplitúdó: 30 [mm]

Az alap rázó egység mérete: 500 x 550 x 160 [mm]

A cserélhető tálca mérete: 450 x 550 x 120 [mm], 10 db 250 ml-es rázótölcsér befogására alkalmas

A gép össztömege: ~ 25 kg

Időzítés: A működtetés ideje előre beállítható, az idő lejártával a gép hangjelzést ad.

Terhelhetőség: ~ 5 kg (10db 250ml-es rázótölcsér és a rázandó anyagok súlya)

Tápellátás: 230 Volt, 50 Hz (A tápellátás az erre alkalmas gombbal bármikor megszakítható, vészkapcsoló)
